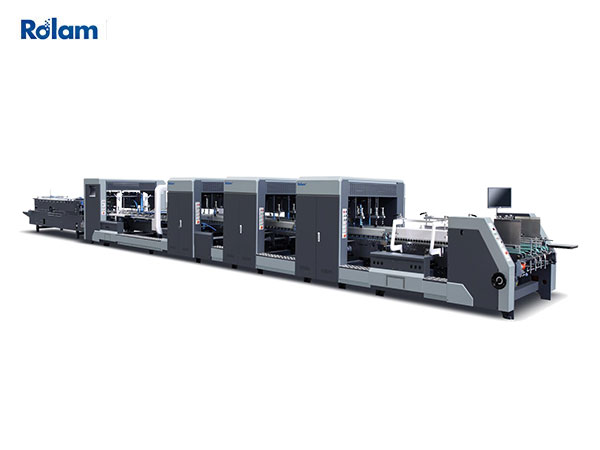

Автоматическая фальцевально-склеивающая машина серии QHZ-S (4/6-угловая)

Введение в QHZ-S

В машинах серии QHZ-S используется V-образный ременный привод, что обеспечивает более плавную и стабильную работу по сравнению с традиционным оборудованием с главным двигателем.

В секции предварительной фальцовки серии QHZ-S добавлена функция вторичной фальцовки для коррекции существующих линий сгиба и дефектов на самой гофрированной коробке. Секция фальцовки оснащена функцией сжатия, а фальцевальная лента оборудована сервомотором, что обеспечивает идеальное формирование гофрированной коробки.

Полностью автоматическая машина для склеивания гофрокартонных коробок серии QHZ-S подходит для фальцовки и формовки коробок из гофрокартона с 4/6 углами, замковым дном и прямыми линиями.

Параметры QHZ-S

МОДЕЛЬ	1200	1450	1700
Бумажный материал	Картон плотностью 210-800 г/м², A/B/E Flute
Максимальная скорость	280 м/мин
Максимальная толщина сложенной коробки	12 мм
Способ складывания	Сгиб 1 и сгиб 3 составляют 180° и 135°, сгиб 2 и сгиб 4 — 180°.
Источник питания	3P 380V 50HZ
Ширина пустого пространства	1200	1450	1700
Длина × Ширина × Высота	18,6×3,0×1,65 м	18,6×3,2×1,65 м	18,6×3,5×1,65 м
Вес нетто	12,5Т	13,5Т	14Т
Суммарная мощность	36 кВт	36 кВт	36 кВт

Функция QHZ-S

QHZ — это оборудование двойного назначения, которое можно использовать для склеивания картонных и гофрокартонных упаковочных коробок.

Прочная рама из нержавеющей стали обеспечивает стабильную работу машины на высоких скоростях.

Функция автоматической диагностики и оповещения о неисправностях, беспроводной пульт дистанционного управления для удобства пользователя.

Станок с ПЛК-управлением и сенсорным фотоэлементом для регулировки параметров работы.

Низковольтные электроприборы, кнопочные выключатели, детали трансмиссии, зубчатые ремни, приводные ремни, подшипники, серводвигатели, инверторы, пневматические компоненты и т. д. — все это импортная продукция, соответствующая передовым европейским и американским национальным стандартам безопасности.

На боковом сенсорном экране отображается скорость работы машины, производительность, аварийные сигналы, а также осуществляется управление запуском/остановкой машины, муфтой подачи бумаги, запуском/остановкой приемного отделения коробок, настройкой параметров и другими операциями.

Введение в особенности QHZ-S

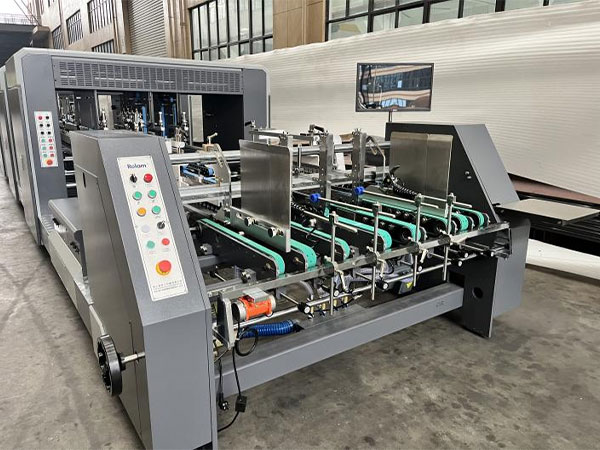

	Секция подачи бумаги 1. Оснащен функцией всасывания. 2. Многоуровневая направляющая обеспечивает вертикальность подачи картона, предотвращая перекос при подаче бумаги. Уникальная конструкция делает регулировку подачи картона простой и удобной. 3. Конструкция с зубчатым механизмом легко регулируется и обеспечивает стабильность при перемещении картона. 4. Пневматический подъем ножей сокращает время регулировки и замены коробок. 5. Вибрационное устройство, совмещенное с двигателем, для быстрой, простой, непрерывной, автоматической и правильной подачи бумаги.
	Раздел выравнивателя 1. Картон, подаваемый подающим устройством, корректируется и направляется секцией коррекции кромок для обеспечения точности транспортировки. 2. Давление прижима можно регулировать вверх и вниз для адаптации к различной толщине картона.
	Аксессуары Высокая точность позиционирования прижимной линии позволяет выравнивать и придавать форму картону различной степени, повышать точность изготовления картонных коробок и обеспечивать стандартизированную и непрерывную подачу бумаги. Устройство просто в эксплуатации, экономит время и трудозатраты, а также повышает эффективность производства.
	Нижняя секция аварийного замка Сервомоторное управление, полный комплект переднего устройства фиксации листа, обеспечивающий точное и безошибочное срабатывание. Регулируемое крюковое нижнее устройство, предотвращающее повреждение коробок с цветами, простое и быстрое управление. Добавлена функция вторичной линии прижима к переднему нижнему сгибу, корректирующая линии прижима, существующие на самой коробке из гофрированного картона, и повышающая ровность больших листов гофрированной бумаги.

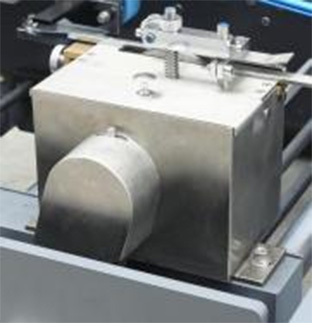

	Нижний резервуар для склеивания 1. Нижний резервуар для клея имеет объем 2 л. 2. Легко снимается и чистится.

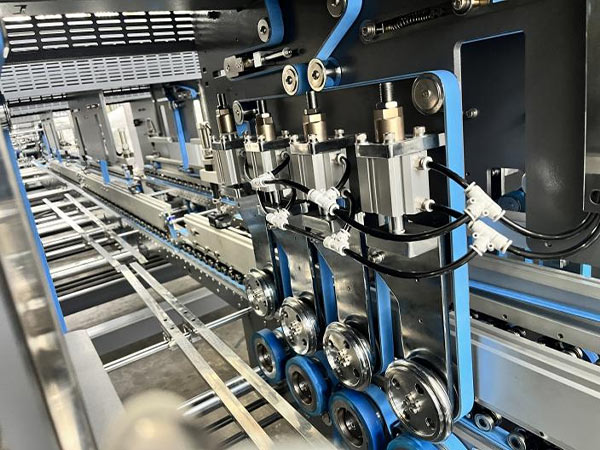

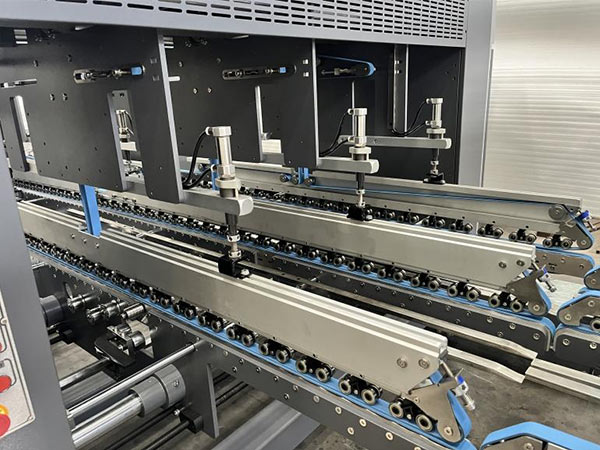

Складывание и закрытие 1. Благодаря трехпластинчатому направляющему устройству, эта складная конструкция удлинена. 2. Верхний прижимной ремень использует главную передачу и давление цилиндра, что более подходит для производства гофрированных изделий различной толщины. 3. Этот сервопривод с компьютером для складывания ремней корректирует параметры, сокращает время регулировки и обеспечивает высокую точность при изготовлении картонных коробок. 4. Сжимающее устройство.
Тромбоновая секция 1. Благодаря независимому электроприводу, ремень можно регулировать индивидуально, изменяя его размер. 2. В секции подачи бумаги используется цилиндрическая система регулировки давления, обеспечивающая удобную настройку давления и эффективное склеивание изделий.
Передача инфекции 1. Прессовая секция оснащена функциями коррекции и выравнивания, что эффективно улучшает форму горловины гофрокартонных изделий. 2. Благодаря функции ожидания, когда секция подачи бумаги находится в режиме паузы, секция прижима автоматически активирует функцию ожидания; автоматическая пауза в случае ошибки подачи бумаги.

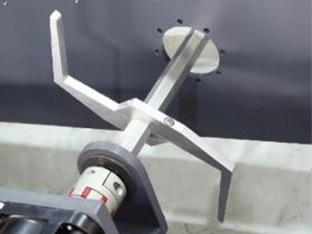

4-й и 6-й углы Электронная система складывания спинки с электроприводом и без таймера, использующая интеллектуальную сервомоторную технологию.
Система холодного клея Оснащен тремя пистолетами, удобен для изготовления угловых коробок с 4/6 углами и коробок различной нестандартной формы, обеспечивает быстрое и точное склеивание, а также подгонку размеров.

Примеры параметров

Прямолинейный ящик
Модель	1200Тип	1450Тип	1700Тип
А	340-1200	360-1450	360-1700
Б	80-1000	80-1000	80-1000
С	80-1000	80-1000	80-1000
Д	10-35	10-35	10-35
Е	170	170	170

Нижний ящик с блокировкой от взлома
Модель	1200Тип	1450Тип	1700Тип
А	340-1200	340-1200	340-1200
Б	80-1000	80-1000	80-1000
С	80-1000	80-1000	80-1000
Д	10-35	10-35	10-35
Е	170	170	170
ЧАС	35	35	35

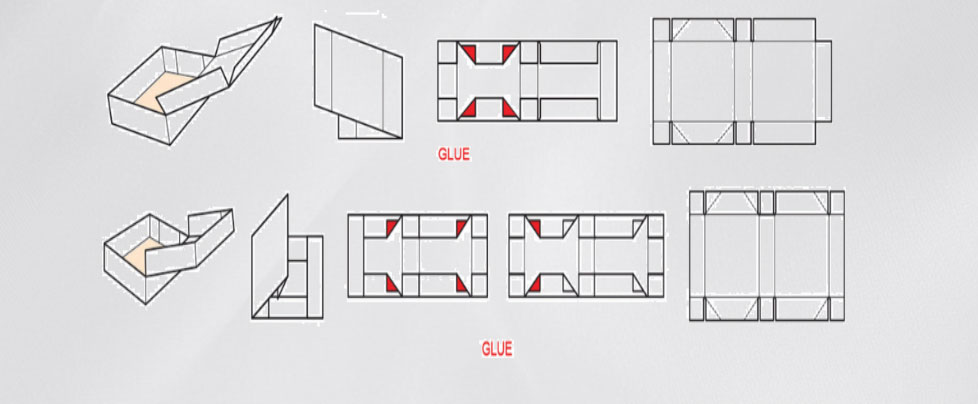

Коробка с 4 углами
Модель	1200Тип	1450Тип	1700Тип
А	230-1200	240-1450	240-1700
Б	80-600	80-600	80-600
ЧАС	30-100	30-100	30-100

Коробка с 6 углами. Способ складывания.
Модель	1200Тип	1450Тип	1700Тип
А	370-1100	390-135	390-1700
Б	80-600	80-600	80-600
ЧАС	30-100	30-100	30-100

Папка-склеивающая машина для гофрокороба

Автоматическая фальцевально-склеивающая машина серии QHZ-S (4/6-угловая)

Введение в QHZ-S

Параметры QHZ-S

Функция QHZ-S

Введение в особенности QHZ-S

Примеры параметров

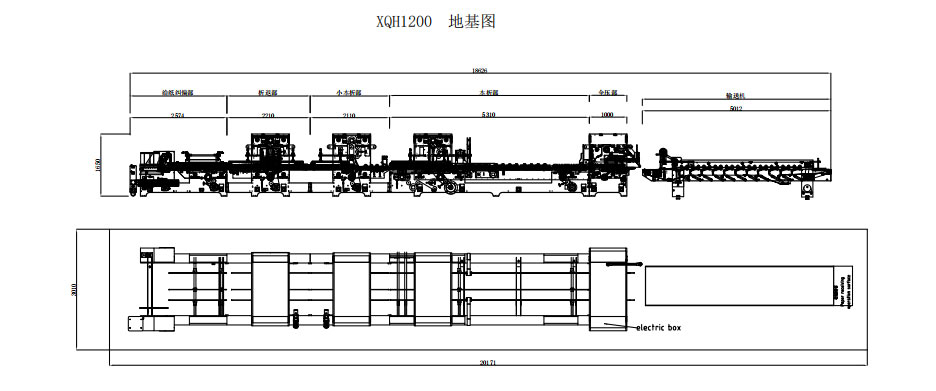

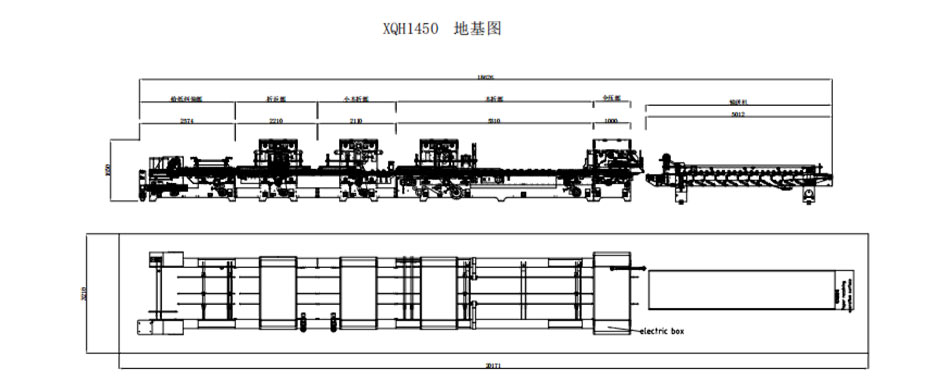

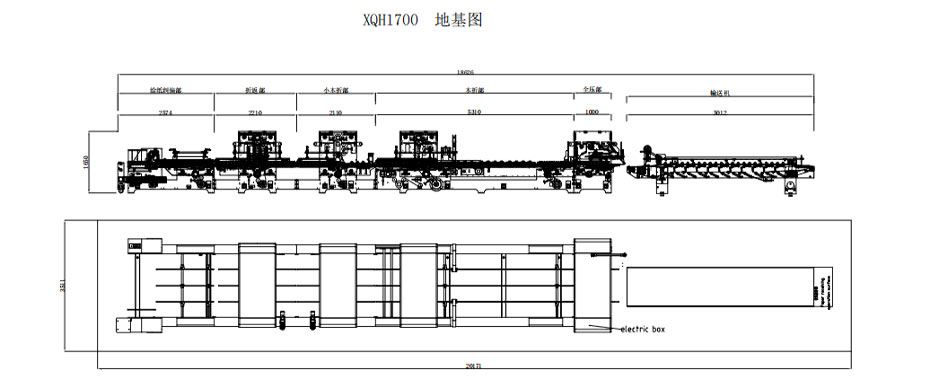

План расположения фундамента
