Автоматическая высокоскоростная интеллектуальная машина для склеивания на 4-6 углов СЕРИЯ XL

Изображение машины XL

Автоматическая высокоскоростная гибочная клеевая машина — еще одно шедевральное изобретение компании Zhejiang New Luolan Machinery. Подходит для изготовления коробок с прямыми стенками, днищем с фиксатором, двойными стенками, а также коробок с 4 и 6 углами.

Интеллектуальная фальцевально-склеивающая машина с функцией памяти: функция памяти — идеальное оборудование для повторного выполнения различных задач после первой попытки с меньшими затратами труда. Модель XL подходит для прямолинейных, двухслойных, с автоматическим фиксатором дна и 4-6 угловыми складными картонными коробками.

Параметры XL

Модель	650	800	1100
Бумажный материал	Картон плотностью 210-800 г/м², A/B/E Flute
Максимальная скорость	400 м/мин
Максимальная толщина сложенной коробки.	12 мм	12 мм	12 мм
Способ складывания	Угол сгиба 1 и 3 составляет 180° и 135°, угол сгиба 2 и 4 составляет 180°.
Источник питания	3P 380V 50HZ
Ширина пустого пространства	650 мм	800 мм	1100 мм

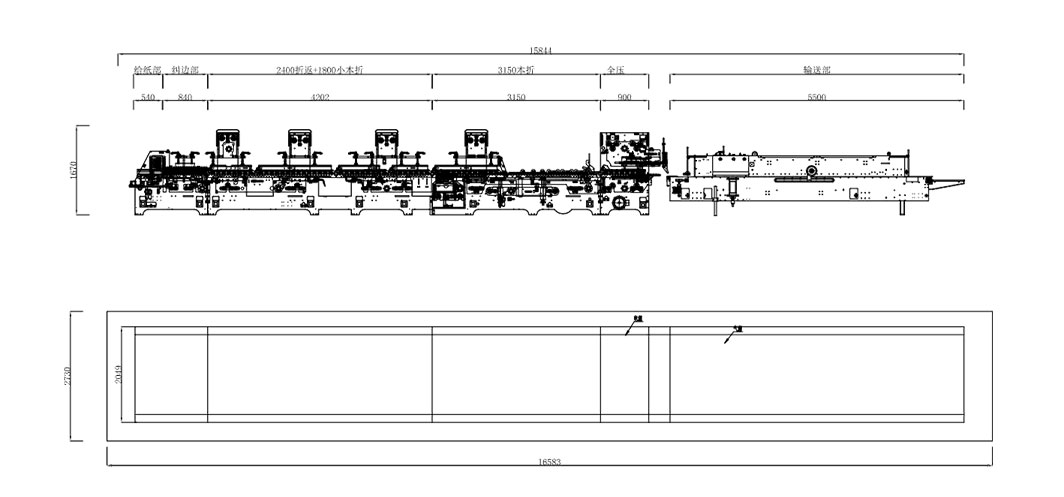

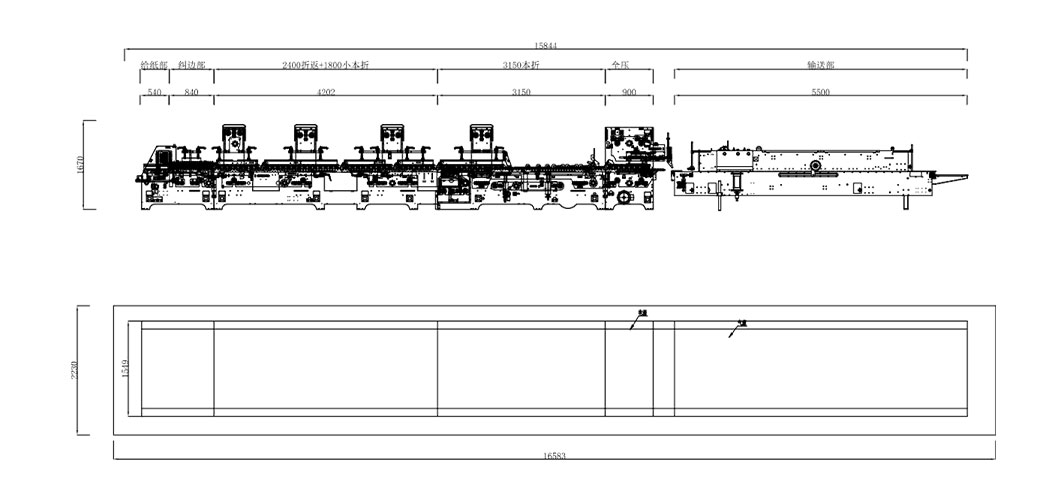

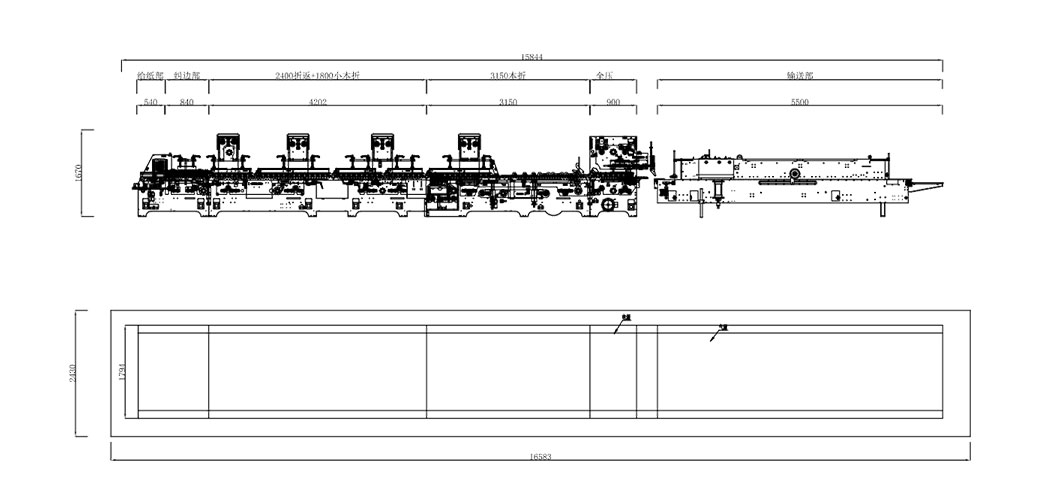

Длина x Ширина x Высота	15,8 x 1,54 x 1,67 м	15,8 x 1,79 x 1,67 м	15,8 x 2,0 x 1,67 м
Вес нетто	7.0Т	8.0Т	9.0Т
Суммарная мощность	30 кВт	32 кВт	32 кВт

Функция

Нанесите на коробку из гофрированного картона.

Прочная рама из нержавеющей стали обеспечивает стабильную работу машины на высоких скоростях.

Функция автоматической диагностики и оповещения о неисправностях, беспроводной пульт дистанционного управления для удобства пользователя.

Станок с ПЛК-управлением и сенсорным фотоэлементом для регулировки параметров работы.

Низковольтные электроприборы, кнопочные выключатели, детали трансмиссии, зубчатые ремни, приводные ремни, подшипники, серводвигатели, инверторы, пневматические компоненты и т. д. — все это импортная продукция, соответствующая передовым европейским и американским национальным стандартам безопасности.

На боковом сенсорном экране отображается скорость работы машины, производительность, аварийные сигналы, а также осуществляется управление запуском/остановкой машины, муфтой подачи бумаги, запуском/остановкой приемного отделения коробок, настройкой параметров и другими операциями.

Введение в расширенные возможности

Секция подачи бумаги

1. Двигатель с регулируемой частотой вращения приводит в движение подающую часть и синхронизируется с главным двигателем
. 2. Подающая секция оснащена тремя подающими ножами, позволяющими регулировать асимметричную длину в соответствии с образцом коробки.
3. Ширина направляющей может регулироваться по горизонтали и устанавливаться с помощью семисекционной утолщенной 30-миллиметровой ленты и 10-миллиметровой металлической пластины.
4. Оператор может управлять переключателем подающей секции в любом месте.
5. Приводное колесо для тиснения направляет ленту подающей секции, боковые подающие заслонки справа и слева регулируются в зависимости от продукции.
6. Виброгаситель работает в тандеме с двигателем, что обеспечивает последовательную и автоматическую подачу, быструю и простую работу машины. Подающая секция может укладывать картон высотой до 400 мм.

Раздел выравнивателя

Картон, поступающий из подающего устройства, корректируется в выравнивающем устройстве для обеспечения точной передачи.
Давление прижимного механизма можно регулировать вверх и вниз для работы с картоном различной толщины.

Предварительная секция складывания

Специальная первая линия складывания обеспечивает предварительное складывание на 180°. Третья линия – на 165°, что идеально соответствует требованиям автоматической упаковки.

Нижняя секция аварийного замка

Полный комплект устройств блокировки днища обеспечивает идеальную работу нижней части замка. Секционная верхняя ременная плата имеет особую конструкцию.

Нижний резервуар для склеивания

1. Нижний резервуар для клея имеет объем 2 л.
2. Легко снимается и чистится.
3. Электронная система верхнего склеивания с помощью пистолетов.

Складывание и закрытие

1. Вторая и четвертая линии складывания поворачиваются на 180°.
2. Секция складывания и закрытия передает сигнал с правой и левой стороны, скорость ленты можно регулировать отдельно, а направление движения коробки можно корректировать для обеспечения прямолинейной подачи.
3. Окончательное складывание: нижний центральный держатель пневматически поднимается и опускается

Секция Ромбона

1. Регулировка ленты вверх и вниз осуществляется отдельно.
2. Оснащен фотоэлектронным счетным устройством и устройством для выталкивания бумаги, которое позволяет прижимать бумагу после подсчета и облегчает упаковку. Также оснащен устройством для проверки подачи бумаги.
3. Имеет функцию отжима для ящика типа RSC.

Возведение квадратов в коробку

Полностью автоматизированная секция прессования, оснащенная механизмом сбора коробок, обеспечивающим аккуратную подачу материала в секцию прессования и гарантирующим ровный поток.

Передача инфекции

1. Оснащен специальным дополнительным поролоновым ремнем для прессования углубления в коробке.
2. Верхняя секция перемещается вперед и назад, что позволяет регулировать длину коробки.

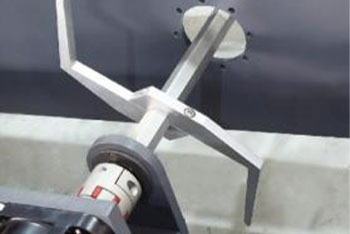

4-й и 6-й углы

Электронная система складывания спинки с электроприводом и без таймера, использующая интеллектуальную сервомоторную технологию.

Система холодного клея

Оснащен тремя пистолетами, удобен при изготовлении коробок с 4/6 углами и различных коробок нестандартной формы, обеспечивая
быстрое и точное склеивание по размерам.

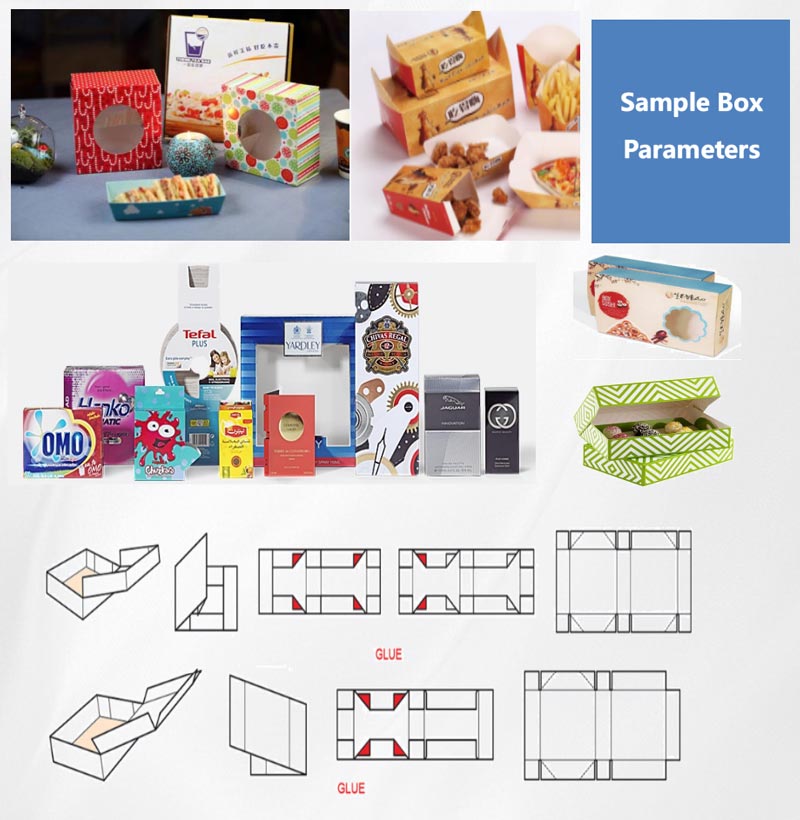

Примеры параметров

Прямолинейный ящик
Модель	650Тип	800Type	1100Type
Способ складывания	Два перевозчика	Два перевозчика	Два/три перевозчика
А	140-650	160-800	220-1100
Б	70-800	70-800	70-800
С(мин)	70	70	70
Д	10-20	10-20	70-800
Е	65-320	75-390	105-540
Нижний ящик с блокировкой от взлома
Модель	650Тип	800Type	1100Type
Способ складывания	Два перевозчика	Два перевозчика	Два/три перевозчика
А	140-650	160-800	220-1100
Б	100-800	100-800	100-800
C(мин)	70	70	70
Д	10-20	10-20	10-20
Е	65-320	75-390	105-540
ЧАС	30-100	30-100	30-100
Коробка с 4 углами
Модель	650Тип	800Type	1100Type
Способ складывания	Два перевозчика	Два перевозчика	Два/три перевозчика
А	160-650	160-800	160-1100
Б	90	90	105
ЧАС	70-800	70-800	70-800
6 углов / 6 углов на пути к скалам
Модель	650Тип	Тип 800	Тип 1100
Способ складывания	Два перевозчика	Два перевозчика	Два/три перевозчика
А	250-650	250-800	270-1100
Б	130-800	130-800	130-800
ЧАС	30-100	30-100	30-100
