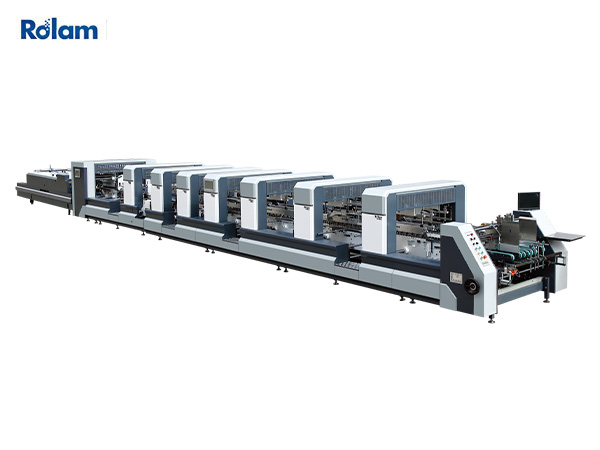

Введение в XL-PS
Новая полностью автоматическая интеллектуальная машина для склеивания коробок серии XL-PS объединяет передовые конструктивные решения, что в первую очередь отражается в системе памяти. Она сохраняет и запоминает параметры позиционирования вибрационной пластины для коробок различной спецификации, обеспечивая полностью автоматическое управление позиционированием вибрационной пластины и повышая эффективность и точность изготовления коробок.
Вся машина оснащена системой управления сервомотором и имеет универсальные модули, включая функции коррекции формы горловины картонной коробки, перегибов, смещений и т.д., а также функцию предварительного складывания с использованием ремней с углом отвода около 165°. Она модернизирована до конструкции с направляющей пластиной и автоматической фиксацией дна, что на 80% быстрее традиционных устройств фиксации дна. Новая полностью автоматическая интеллектуальная машина для склеивания коробок серии XL является предпочтительным продуктом в упаковочной промышленности. Она может производить не только односторонние, двусторонние и коробки с крючкообразным дном, но и удовлетворять требованиям к формованию четырехугольных и шестиугольных коробок.
Параметры XL-PS
|
МОДЕЛЬ |
1200 |
1450 |
1700 |
|
Бумажный материал |
Картон плотностью 210-800 г/м², A/B/E Flute |
||
|
Максимальная скорость |
280 м/мин |
||
|
Максимальная толщина сложенной коробки |
12 мм |
||
|
Способ складывания |
Сгиб 1 и сгиб 3 составляют 180° и 135°, сгиб 2 и сгиб 4 — 180°. |
||
|
Источник питания |
3P 380V 50HZ |
||
|
Ширина пустого пространства |
1200 |
1450 |
1700 |
|
Длина × Ширина × Высота |
18,6×3,0×1,65 м |
18,6×3,2×1,65 м |
18,6×3,5×1,65 м |
|
Вес нетто |
12,5Т |
13,5Т |
14Т |
|
Суммарная мощность |
36 кВт |
36 кВт |
36 кВт |
Функция XL-PS
Dual-purpose equipment, capable of pasting cardboard and corrugated paper packaging boxes.
Strong stainless steel frame ensures the machine runs stably at high speed.
Automatic fault diagnosis alarm function, Wireless remote control for easy user operation.
A machine with PLC control, a photocell touch screen for adjusting the machine.
Low-voltage electrical appliances, button switches, transmission parts, timing belts, press belts, bearings, servo motors, inverters, pneumatic components, etc., are all imported products that meet European and American advanced national safety standards.
The side touch screen displays the machine's speed, output, fault alarm, touch screen controls the machine's start/stop, paper feeding clutch, box receiving part's start/stop, parameter setting, and other operations.
XL-P-S Features Introduction
|
|
Paper Feeding Section 1. The feed part is driven by a variable frequency motor and synchronizes with the main engine. 2. Feeder section equipped with three pieces of feeding knives, adjust the asymmetrical lengths as per the box sample. 3. Rail width can be horizontally adjusted and set by a seven-piece 30mm thickened feeding belt and a 10mm metal board. 4. Operators can operate the feeder switch in any region. 5. Embossing drive wheel guides the feeding section belt, side feed gates on the right and left are adjustable according to the products. 6. The vibration device coordinates with the motor, which helps the machine feed consecutively and automatically, quickly and simply. The feeder section can stack 400MM height paperboard. |
|
|
Aligner Section The paper board sent from the feeder section will be corrected by the aligner section to ensure accurate transmission. Pressing drive pressure can be adjusted up and down to accommodate different paper board thickness. |
 |
Pre-Folding Section Special first folding line pre-fold 180°. Third line 165°, which perfectly meets the requirements of automatic packaging y. |
 |
Climbing Section Besides the faster speed, higher precision, and running more steadily, it is also much easier to adjust the machine comparing with traditional folder gluer. |
 |

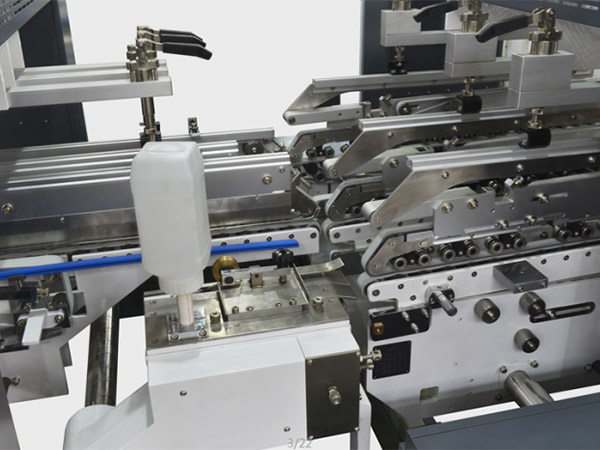

Lower Gluing Tank 1. The lower gluing tank is 2L. 2. Easy to remove and clean. 3. Electronic upper gluing system by guns. |
|
Folding and Closing 1. The Second and fourth folding line 180°. 2. The folding and closing section transmits from the right and left side, the belt speed can be adjusted separately, and the way of the box running to ensure straight delivery. |
|
|
Trombone Section 1. The up and down belt can be adjusted separately. 2. Equipped with a photo-electronic counting device and a kicking paper device, which can press the paper after accounting and make it easy to pack. Also equipped with a feeding paper inspection device. |
|
|
4 and 6-Corner Motorized and untimed electronic back-folding system with intelligent servo motor technology. |
 |
|
Transmission 1. Equipped with a special additional sponge belt for the pressing of the box valley part. 2. Верхняя секция перемещается вперед и назад, что позволяет изменять длину ящика. |
 |
|
Система холодного клея Оснащен тремя пистолетами, удобен при изготовлении коробок с 4/6 углами и различных коробок нестандартной формы, обеспечивает быстрое и точное склеивание по размерам. |
 |

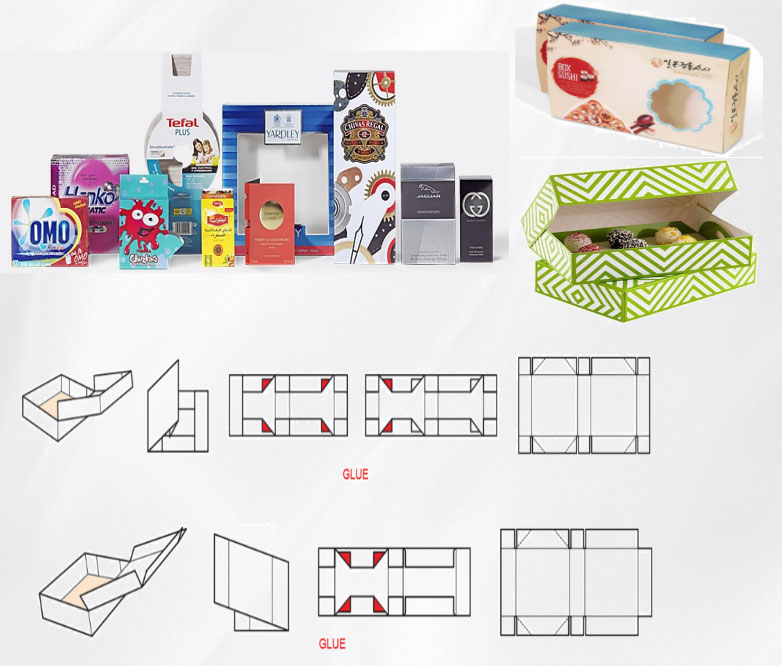

Примеры параметров
| Прямолинейный ящик |  |
|||
|
Модель |
650Тип |
800Type |
1100Тип |
|
|
Способ складывания |
Два перевозчика |
Два перевозчика |
Два/три перевозчика |
|
|
А |
140-650 |
160-800 |
220-1100 |
|
|
Б |
70-800 |
70-800 |
70-800 |
|
|
С(мин) |
70 |
70 |
70 |
|
|
Д |
10-20 |
10-20 |
70-800 |
|
|
Е |
65-320 |
75-390 |
105-540 |
|
| Нижний ящик с блокировкой от взлома |  |
|||
|
Модель |
650Тип |
800Type |
1100Тип |
|
|
Способ складывания |
Два перевозчика |
Два перевозчика |
Два/три перевозчика |
|
|
А |
140-650 |
160-800 |
220-1100 |
|
|
Б |
100-800 |
100-800 |
100-800 |
|
|
C(мин) |
70 |
70 |
70 |
|
|
Д |
10-20 |
10-20 |
10-20 |
|
|
Е |
65-320 |
75-390 |
105-540 |
|
|
ЧАС |
30-100 |
30-100 |
30-100 |
|
| Коробка с 4 углами |  |
|||
|
Модель |
650Тип |
800Type |
1100Тип
|
|
|
Способ складывания |
Два перевозчика |
Два перевозчика |
Два/три перевозчика |
|
|
А |
160-650 |
160-800 |
160-1100 |
|
|
Б |
90 |
90 |
105 |
|
|
ЧАС |
70-800 |
70-800 |
70-800 |
|
| 6 углов / 6 углов на пути к скалам |  |
|||
|
Модель |
650Тип |
Тип 800 |
Тип 1100 |
|
|
Способ складывания |
Два перевозчика |
Два перевозчика |
Два/три перевозчика |
|
|
А |
250-650 |
250-800 |
270-1100 |
|
|
Б |
130-800 |
130-800 |
130-800 |
|
|
ЧАС |
30-100 |
30-100 |
30-100 |
|

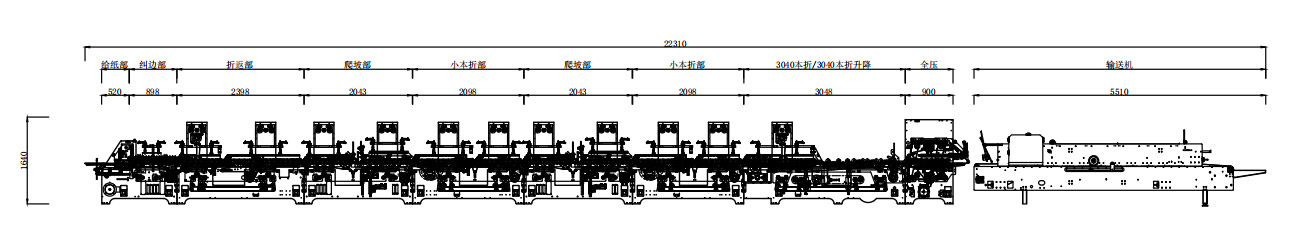

План расположения фундамента
