МОДЕЛЬ

650

800

1100

Бумажный материал

Картон плотностью 210-800 г/м²

Максимальная скорость

Скорость машины: 400 м/мин

Скорость осмотра: 300 м/мин

Максимальная толщина сложенной коробки

12 мм

12 мм

12 мм

Способ складывания

Сгиб 1 и сгиб 3 составляют 180° и 135°, сгиб 2 и сгиб 4 — 180°.

Источник питания

3P 380V 50HZ

Ширина пустого пространства

650 мм

800 мм

1100 мм

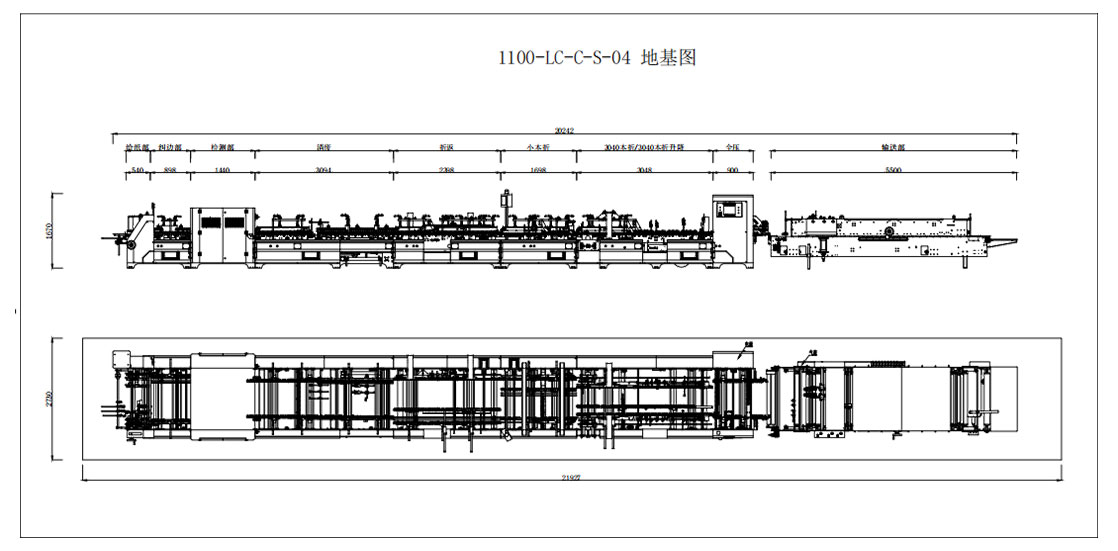

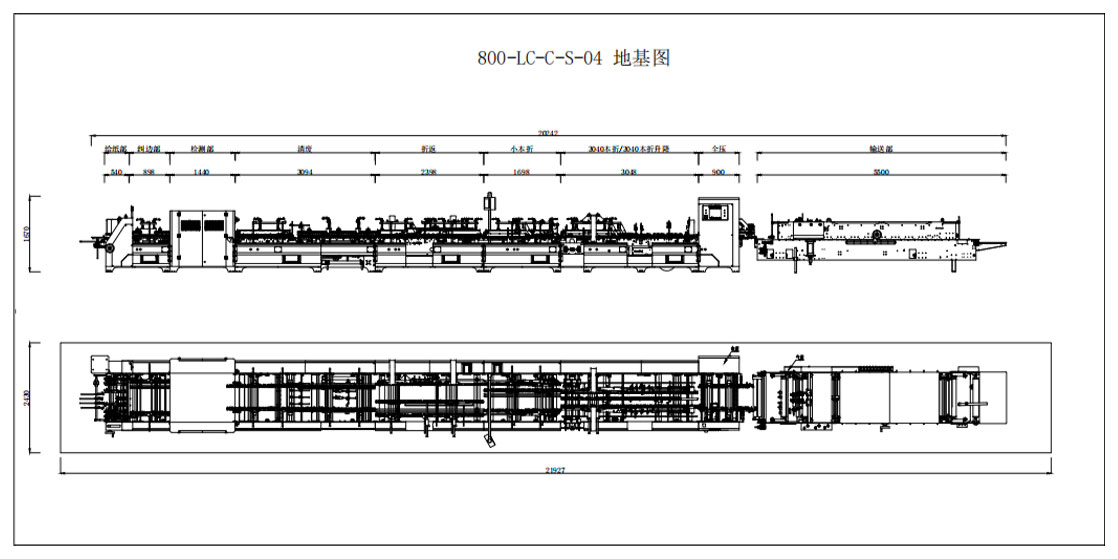

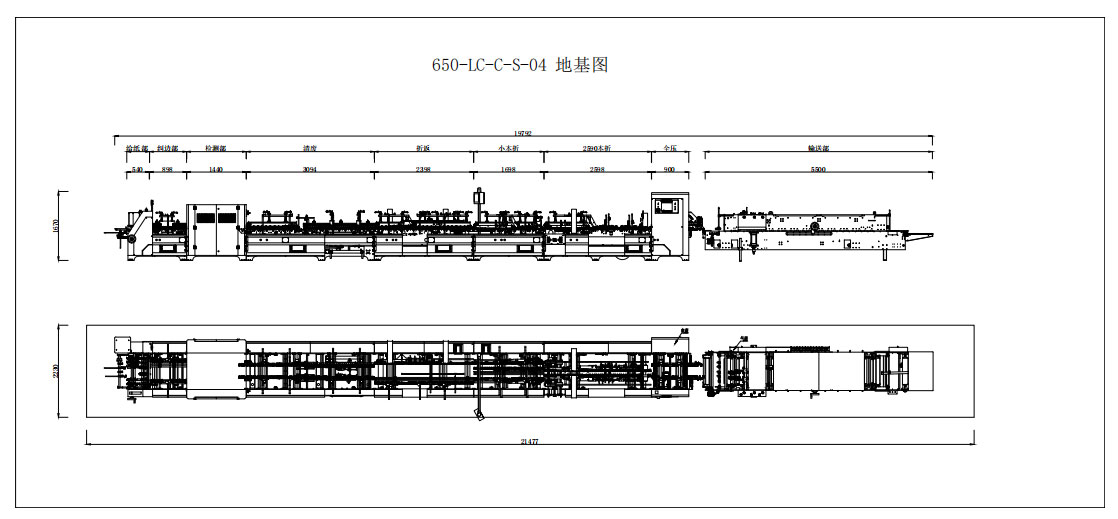

Длина x Ширина x Высота

19,7 x 2,2 x 1,67 м

20х2,3х1,67 м

20х2,6х1,67 м

Вес нетто

8.8Т

9Т

10Т

Суммарная мощность

30 кВт

35 кВт

35 кВт

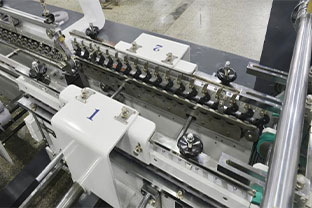

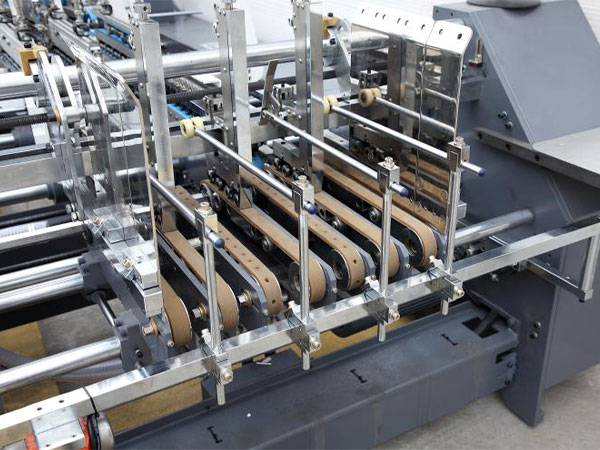

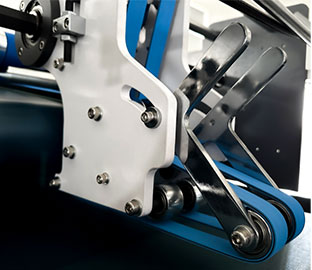

Секция подачи бумаги

1. Подающий механизм приводится в движение двигателем с регулируемой частотой вращения и синхронизируется с главным двигателем.

2. Подающий механизм оснащен тремя подающими ножами; асимметричную длину следует регулировать в соответствии с образцом коробки.

3. Ширина направляющей может регулироваться и устанавливаться по горизонтали с помощью семисекционной подающей ленты толщиной 30 мм и металлической пластины толщиной 10 мм.

4. Операторы могут управлять переключателем фидера в любом регионе.

5. Приводное колесо для тиснения направляет ленту подающего механизма, боковые задвижки справа и слева регулируются в зависимости от типа продукции.

6. Вибрационное устройство работает в координации с двигателем, что позволяет машине осуществлять последовательную и автоматическую подачу быстро и просто. Секция подачи может укладывать картон высотой до 400 мм.

Раздел выравнивателя

Картонная бумага, поступающая из подающего устройства, будет скорректирована в выравнивающем устройстве для обеспечения точной передачи.

Давление прижимного механизма можно регулировать вверх и вниз, чтобы адаптироваться к различной толщине картона.

Отдел обнаружения

Интерфейс контроля прост и удобен в использовании, включает текстовые пояснения на функциональных клавишах, мониторинг изображений в реальном времени, статистику данных в реальном времени, область отображения дефектов и другие функции. Позволяет эффективно отслеживать текущее состояние качества продукции. Отображение дефектов очень интуитивно понятно, область дефекта и значение серого цвета дефекта отображаются напрямую, что помогает руководителю корректировать параметры.

Секция демонтажа

Он используется для удаления обнаруженной некачественной продукции, полностью автоматизирован, прост и быстр в утилизации отходов и повышает эффективность работы.

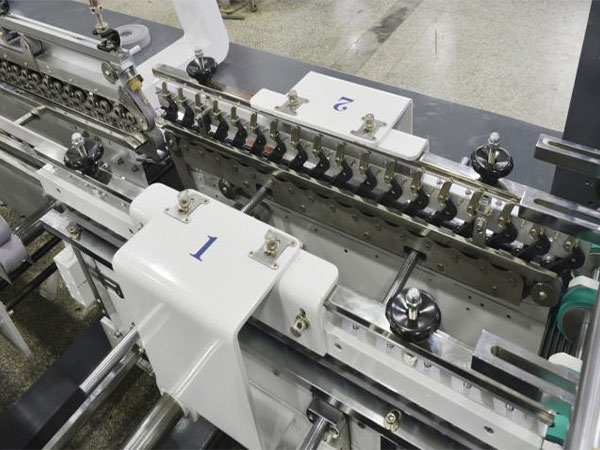

Предварительно сложенная секция

Специальная первая линия складывания обеспечивает предварительное складывание на 180°. Третья линия – на 165°, что идеально соответствует требованиям автоматической упаковки.

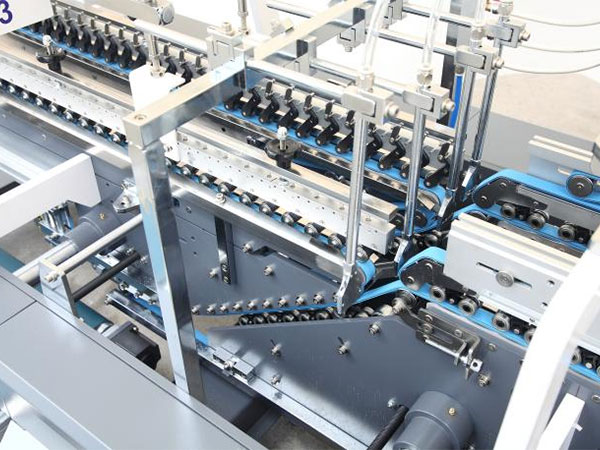

Нижняя секция аварийного замка

Полный комплект устройств блокировки днища обеспечивает идеальную работу нижней части замка. Секционная верхняя ременная плата имеет особую конструкцию.

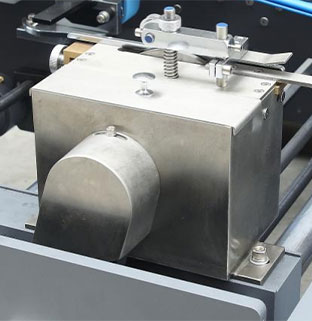

Нижний резервуар для склеивания

1. Нижний резервуар для клея имеет объем 2 л.

2. Легко снимается и чистится.

3. Электронная система склеивания верхней части ствольной коробки с помощью пистолетов.

Складывание и закрытие

1. Складной центральный несущий механизм с пневматической системой, экономящий время на сборку и позволяющий использовать небольшие ящики.

2. Секция складывания и закрывания передает сигнал с правой и левой стороны, скорость ленты можно регулировать отдельно, а направление движения коробки можно корректировать для обеспечения прямолинейной доставки.

Тромбоновая секция

1. Ремень, поднимающий и опускающий ремень, можно регулировать отдельно.

2. Оснащен фотоэлектронным счетным устройством и устройством для выталкивания бумаги, которое позволяет прижимать бумагу после подсчета и облегчает упаковку. Также оснащен устройством контроля подачи бумаги.

Возведение квадратов в коробку

Полностью автоматизированная секция прессования, оснащенная механизмом сбора коробок, обеспечивающим аккуратную подачу материала в секцию прессования и гарантирующим ровный поток.

Передача инфекции

1. Оснащен специальной дополнительной поролоновой лентой для прессования углублений в коробке.

2. Верхняя секция перемещается вперед и назад, что позволяет изменять длину ящика.

Четыре и шесть углов

Электронная система складывания спинки с электроприводом и без таймера, использующая интеллектуальную сервомоторную технологию.

Система холодного клея

Оснащен тремя пистолетами, удобен для изготовления угловых коробок с 4/6 углами и коробок различной нестандартной формы, обеспечивает быстрое и точное склеивание, а также подгонку размеров.

Модель

650Тип

800Type

1100Тип

Способ складывания

Два перевозчика

Два перевозчика

Два/три перевозчика

А

130-650

142-800

202-1100

Б

70-800

70-800

70-800

С(мин)

70

70

70

Д

10-20

10-20

10-20

Е

65-320

71-390

101-540

Модель

650Тип

800Type

1100Тип

Способ складывания

Два перевозчика

Два перевозчика

Два/три перевозчика

А

130-650

142-800

202-1100

Б

100-800

100-800

100-800

C(мин)

70

70

70

Д

10-20

10-20

10-20

Е

65-320

71-390

101-540

ЧАС

30-100

30-100

30-100

Модель

650Тип

800Type

1100Тип

Способ складывания

Два перевозчика

Два перевозчика

Два/три перевозчика

А

120-650

120-800

120-1100

Б

130-450

130-600

130-800

ЧАС

30-100

30-100

30-100

Модель

650Тип

Тип 800

Тип 1100

Способ складывания

Два перевозчика

Два перевозчика

Два/три перевозчика

А

250-650

250-800

250-1100

Б

130-450

130-600

130-800

ЧАС

30-100

30-100

30-100
